电感对直流分流器运行的影响

作者:csl 来源:未知 发布日期: 2021.10.12

电感对直流分流器的影响:

直流分流器的电导体一般是环形横截面的金属材料条或是薄铜片。在精确测量交流电流时,基础能够觉得直流分流器纯阻性元器件。但当控制回路中存有单脉冲或是高频率交流电流时,直流分流器的理性份量就不可以再忽略。

直流分流器的理性份量哪儿来的?直流分流器电导体是一个三维实体线,在高频率电流量功效下,电导体内电流量的遍布显著出現皮肤效用,绝大多数电流量都集中化在电导体表层流动性。表层电流量的高频率转换,在电导体內外造成交替变化电磁场,磁场方向与电导体商品流通的电流的方向竖直。转变电磁场在电导体电流的方向上转化成感应电动势。存有感应电动势的状况下,直流分流器两边的工作电压除开直流分流器内电阻毁绿之外,也要包括一部分感生工作电压。

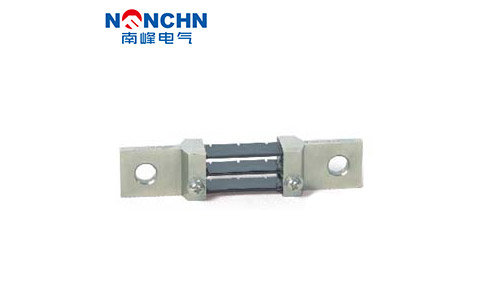

直流分流器

圆柱型电导体直流分流器,假如直流分流器电导体直徑比长短规格小得多,则趋肤效应产生的感生工作电压影响并不大,相反,则会对精确测量結果造成影响。

块状电导体的直流分流器,一样存有相近的状况,关键集中化在总宽方位上,被称作边缘效应。假如总宽充足小,也会消弱边缘效应的影响。

直流分流器也被制做成别的样子,用于变弱趋肤效应,例如把电导体制做成筒形,或是一个大筒形套住一个小筒形,这种结构都能够一定水平上缓解趋肤效应产生的直流分流器电感对精确测量結果的影响。但繁杂的横截面结构会产生成本费的显著升高。

如何考虑到直流分流器性能的影响?电气元器件实质上全是存有理性成份的,仅仅不一样情景下,主要表现出去的关键特点不一样,人们才说哪家是阻性元器件,哪家包括理性成份,关键考虑到2个层面的要素。一个是控制回路頻率,控制回路电流量頻率越高,电磁场变化率越大,则感生电动势越大。另一个要素,直流分流器本身电阻值的尺寸。从直流分流器精确测量电流量的全过程能够了解,关键是精确测量直流分流器端电压,当内电阻挺大的那时候,小量的感生电动势累加在端电压上,对精密度不组成显著影响,当然也就无需考虑到理性难题了。
