接触器的选择

作者:admin 来源:本站 发布日期: 2019-12-18 05:46:12

(1)挑选接触器的种类

依据电源电路中负载电流量的类型挑选。沟通交流负荷应取用交流接触器,直流电负荷应取用直流接触器,假如自动控制系统中关键是沟通交流负荷,直流电机或直流电负荷的容积较小,也可都采用交流接触器来操纵,但接触点的额定电流应取得大一些。

(2)挑选接触器主触头的额定电流

应相当于或超过负荷的额定电流。

直流接触器

(3)挑选接触器主触头的额定电流

被采用接触器主触头的额定电流应不低于负荷电源电路的额定电流。也可依据所操纵的电机至大功率开展挑选。假如接触器是用于操纵电机的经常起动、正反面或反接制动系统等场所,应将接触器的主触头额定电流减少应用,一般可减少一个级别。

(4)依据控制回路规定明确吸引住线圈工作频率和輔助触点容量:

假如操纵路线非常简单,常用接触器的总数偏少,则交流接触器线圈的额定电流一般立即采用380V或220V。假如操纵路线非常复杂,应用的家用电器又较为多,以便安全性无误,线圈的额定电流能选低一些,这时候必须加一个控制变压器。直流电接触器线圈的额定电流应视控制电路的状况而定。而一系列、同一容积级别的接触器,其线圈的额定电流有多种,能够 选线圈的额定电流和直流电控制回路的工作电压一致。直流电接触器的线圈是加交流电压,交流接触器的线圈一般是加交流电流。有时候以便提升接触器的较大实际操作頻率,交流接触器也是选用直流电线圈的。假如把交流电压的线圈再加交流电流,因阻碍很大,电流量很小,则接触器通常不吸合。假如将交流电流的线圈再加交流电压,则因电阻器很小,电流量很大,会烧毁线圈。

ZJW50A型直流接触器型号含义

交流接触器的挑选

(1)不断运作的机器设备.接触器按67-75?.即100A的交流接触器,只有操纵较大额定电流是

67-75A下列的机器设备.

(2)中断运作的机器设备.接触器按80?.即100A的交流接触器,只有操纵较大额定电流是80A

下列的机器设备.

(3)不断短时间工作中的机器设备.接触器按116-120?.即100A的交流接触器,只有操纵较大额定值电

流是116-120A下列的机器设备.

也要考虑到办公环境和接触器的构造方式.它是老国家标准要求.国家标准要求我都从未见过.应当进出并不大。

也要表明的一点是:因为销售市场形势严峻,中国一些生产厂家为控制成本,早已在以次充好,例如:

在线圈的制做减少电缆线径乃至少绕线圈匝数,在触头上放不符国家标准的原材料或薄厚和横截面都不足。这样的事情不但反映在接触器上,在别的如短路器等商品上都是这般导致在具体应用中,标底是100A的接触器或短路器,其具体负载量只有在80A乃至更低一返修率很高。

交流接触器的基本原理、挑选和接线方法

近几天做一个小控制回路,因而查了一下沟通交流触碰口器的材料,在这里与大伙儿共享资源。交流接触器是普遍作为电力工程的分断和控制回路。它运用主接点来启闭电源电路,用輔助接点来实行控制代码。主接点一般只能常开接点,而輔助接点经常出现俩对具备常开和常闭作用的接点,中小型的接触器也常常做为小型继电器相互配合主电源电路应用。交流接触器的接点,由银钨合金做成,具备优良的导电率和耐热缝隙腐蚀性。交流接触器关键有四一部分构成:(1)电磁感应系统软件,包含吸引住线圈、动变压器铁芯和静变压器铁芯;(2)触头系统软件,包含三副主触头和2个常开、2个常闭輔助触头,它和动变压器铁芯是连在一起相互之间连动的;(3)灭弧设备,一般容积很大的交流接触器都下设灭弧设备,便于快速断开电孤,可免于烧毁主触头;(4)绝缘层机壳及附注,各种弹簧、传动系统组织、短路故障环、接线头等。

ZJW50A型直流接触器接线图

原理:

当线圈接电源时,静变压器铁芯造成电磁感应吸附力,将动变压器铁芯吸合,因为触头系统软件是与动变压器铁芯连动的,因而动变压器铁芯推动三条动触片另外运作,接触点合闭,进而接入开关电源。当线圈关闭电源时,吸附力消退,动变压器铁芯连动一部分借助弹黄的反冲力而分离出来,使主触头断掉,断开开关电源。

交流接触器的挑选:

(1)不断运作的机器设备。接触器按67-75?.即100A的交流接触器,只有操纵较大额定电流是67-75A下列的机器设备。

(2)中断运作的机器设备。接触器按80?.即100A的交流接触器,只有操纵较大额定电流是80A下列的机器设备。

(3)不断短时间工作中的机器设备。接触器按116-120?。即100A的交流接触器,只有操纵较大额定电流是116-120A下列的机器设备。也要考虑到办公环境和接触器的构造方式。

也要表明的一点是:因为销售市场形势严峻,中国一些生产厂家为控制成本,早已在以次充好,例如:在线圈的制做减少电缆线径乃至少绕线圈匝数,在触头上放不符国家标准的原材料或薄厚和横截面都不足。这样的事情不但反映在接触器上,在别的如短路器等商品上都是这般。导致在具体应用中,标底是100A的接触器或短路器,其具体负载量只有在80A乃至更低,返修率很高。因此,如今有时兴的叫法是:用国内中低端商品,要按其出厂铭牌表明的额定值容

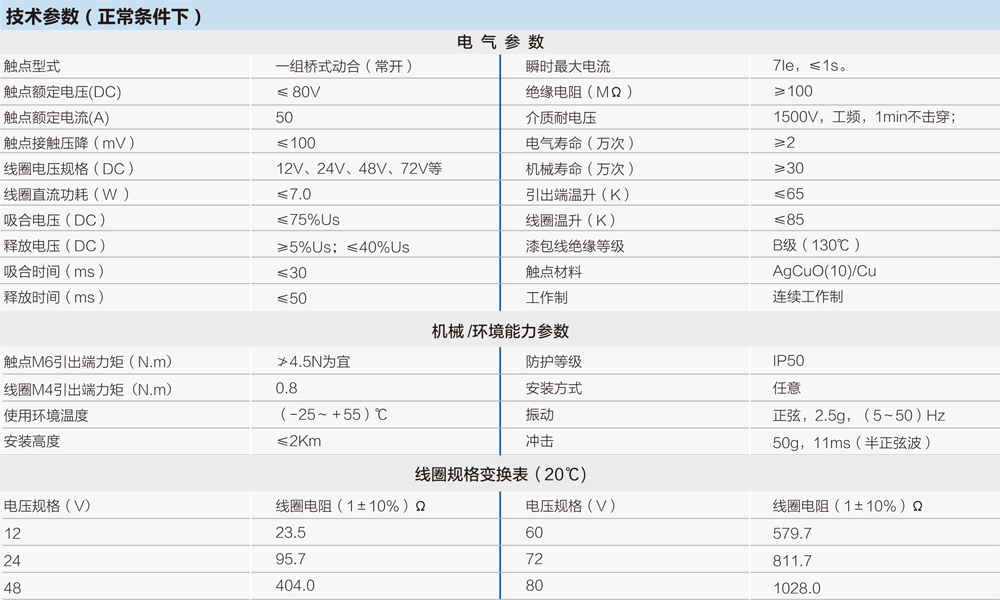

ZJW50A型直流接触器技术参数

接线方法:

一:一般三相接触器一共有8个点,三路键入,三路輸出,也有是基准点2个。輸出和键入是相匹配的,非常容易可以看出去。假如得加锁紧得话,则还必须从輸出点的一个接线端子使线收到基准点上边。

二:最先应当了解交流接触器的基本原理。他是用外部开关电源来加进线圈上,造成磁场。通电吸合,关闭电源后点接触就断掉。了解基本原理后,你应当搞清楚另加开关电源的接点,也就是说线圈的2个接点,一般在接触器的下边,而且各在一边。别的的几路键入和輸出一般在上端,一看就了解。需注意另加开关电源的工作电压多少钱(220V或380V),一般都标要有。而且留意点接触是常闭還是常开。假如有锁紧操纵,依据基本原理理一下路线就就行了。
