高压直流接触器的工作原理与应用

作者：sm002 来源：本站发布日期： 2024-12-19 08:11:59

高压直流接触器是一种用于控制高压直流电路的电气设备，其主要功能是开关控制，确保电路的安全与可靠运行。随着新能源和电动车等行业的发展，高压直流接触器在电力系统中的应用日益广泛。本文将探讨高压直流接触器的工作原理、结构特点、应用领域以及未来发展趋势。

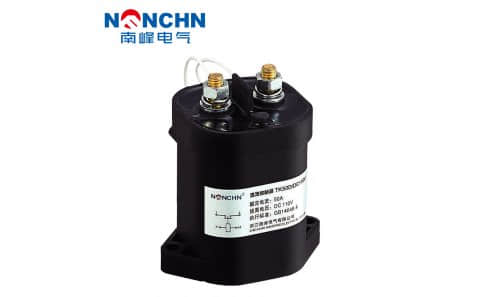

高压直流接触器

一、工作原理

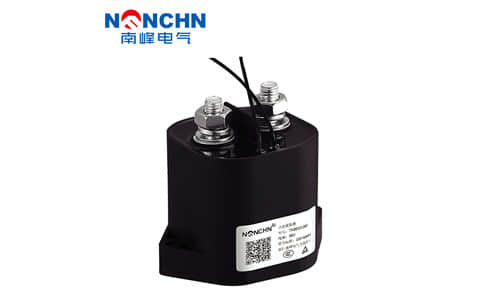

高压直流接触器

高压直流接触器的基本工作原理与交流接触器相似，但由于直流电的特性，其在设计和操作上有一些独特之处。高压直流接触器通过电磁铁的控制来实现开关动作。当控制电路通电时，电磁铁产生磁场，吸引动触点与静触点接触，从而闭合电路。当控制电路断电时，弹簧的作用使动触点复位，电路断开。

由于直流电流不会像交流电流那样周期性变化，电弧的形成和熄灭更为复杂。因此，高压直流接触器通常需要特殊的材料和设计来抑制电弧。这包括使用低电弧材料、增设电弧灭弧装置以及采用合理的触点结构等。

二、结构特点

高压直流接触器的结构主要由以下几个部分组成：

电磁铁：用于产生控制触点动作的磁场，通常由高导电性材料制成，以确保其高效能。

触点：包括静触点和动触点，触点材料需具备良好的导电性和耐磨性，常用材料包括银合金等。

弹簧：负责将动触点复位到开路状态，其弹性和强度需经过精密计算，以适应频繁的操作需求。

外壳：通常采用绝缘材料，具备防护功能，防止灰尘和湿气对内部元件的影响。

灭弧装置：用于有效地抑制电弧，确保接触器的安全性和可靠性，常见的灭弧装置包括电弧罩和电弧槽等。

三、应用领域

高压直流接触器广泛应用于多个领域，主要包括：

电力系统：在直流输电和配电系统中，高压直流接触器用于开关控制，确保电力的稳定传输。

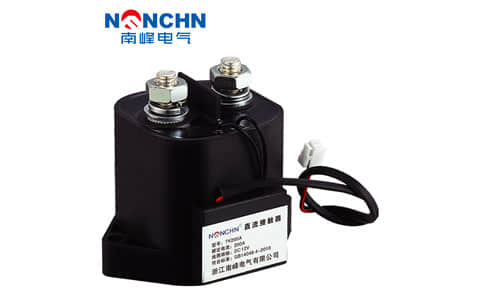

高压直流接触器
